Na linha de produção moderna, a qualidade não pode depender apenas do olhar humano, sujeito à fadiga e à subjetividade. É aqui que entra a inspeção visual automática, uma tecnologia que está revolucionando o controle de qualidade.
De forma simples, ela atua como um inspetor digital incansável, utilizando câmeras industriais e softwares de visão computacional para examinar produtos com velocidade e precisão extremas.
No post de hoje, vamos mergulhar no universo da qualidade automática e entender como cada fator desta equação funciona e ainda traz benefícios para a automação industrial na prática.
O que é “qualidade automática” com visão computacional
Imagine um inspetor de qualidade que nunca se cansa, nunca pisca e examina cada produto com precisão milimétrica. Essa é a essência da qualidade automática com visão computacional.
A inspeção visual automática é a aplicação prática da tecnologia composta pelas câmeras industriais e o software especializado. Ela é especialmente poderosa em cenários onde a inspeção humana é um gargalo: tarefas repetitivas, ciclos de produção muito rápidos, checagens críticas ou ambientes perigosos para as pessoas.
Em outras palavras, seu papel não é necessariamente substituir o operador, mas libertá-lo para análises mais complexas, garantindo uma padronização absoluta do critério de qualidade.
Por que adotar essa tecnologia? A resposta está nos resultados diretos. É ideal para padronizar a qualidade em lotes inteiros, eliminar a subjetividade humana, aumentar a rastreabilidade e, consequentemente, reduzir drasticamente o retrabalho e os custos com descartes.
Com tudo isso, é o caminho para uma qualidade consistente, mensurável e totalmente integrada ao ritmo da produção moderna.
Onde faz mais sentido aplicar
A inspeção visual automática não é uma solução universal, mas um investimento estratégico para desafios bem específicos. Assim, é mais eficaz e justifica o próprio custo quando aplicada a tarefas repetitivas, realizadas em alta velocidade ou que exigem um nível extremo de padronização e precisão. Nessas situações, o olho humano se torna um fator de risco: ele se cansa, pode se distrair e sua avaliação é naturalmente subjetiva.
A aplicação se espalha por diversos setores. Por exemplo, na montagem, ela verifica a presença ou ausência de componentes e lê códigos de data e lote. Já na metalurgia, inspeciona soldas e busca riscos ou arranhões. Por outro lado, a eletrônica depende da qualidade automática para inspeção de placas de circuito (AOI), enquanto fábricas de alimentos usam o sistema para classificar produtos por cor e tamanho e detectar contaminações.
Para ilustrar de forma simples, imagine uma linha de empacotamento de tomates. Um sistema de visão pode fazer em milissegundos o que um operador faria com esforço: separar os tomates maduros dos verdes analisando a cor e, ao mesmo tempo, descartar os que estão fora do padrão de tamanho medindo seu diâmetro. Essa é a potência da qualidade automática: decisões rápidas, objetivas e infalíveis baseadas em dados visuais.
Como funciona a inspeção: do clique ao veredito
O processo de inspeção automática é uma linha de montagem de dados visuais, que transforma um simples clique em uma decisão de controle de qualidade. Basicamente, ele segue um pipeline estruturado e contínuo em quatro etapas principais: aquisição, processamento, decisão e ação. Cada etapa é fundamental para garantir que o resultado final seja confiável e rápido.
Na primeira etapa, a aquisição, tudo começa com a imagem perfeita. Para isso, a iluminação especializada é acionada para realçar o detalhe a ser inspecionado e a câmera captura a foto no momento exato, seja por um sinal de trigger ou por um encoder acoplado à esteira.
Em seguida, no processamento, o software entra em cena, aplicando filtros para melhorar a imagem, extraindo características-chave como bordas ou texturas, ou utilizando redes neurais para interpretar padrões complexos.
Com base nessa análise, chega a etapa da decisão. O sistema compara os dados extraídos a um padrão de referência e suas tolerâncias ou as classifica diretamente em categorias.
Finalmente, na ação, o veredito é executado automaticamente na linha: acionando um ejetor para remover a peça defeituosa, enviando um alarme ao painel, parando a máquina ou simplesmente registrando o log do evento e das imagens no sistema.
Escolhendo o hardware certo
A eficácia de um sistema de visão começa pela escolha cuidadosa de seu hardware. Em outras palavras, não basta ter uma câmera; é preciso montar um conjunto de componentes que se complementam para capturar a imagem perfeita de cada produto. Este kit essencial inclui as câmeras, lentes, iluminação e os controladores.
O primeiro passo é selecionar a câmera adequada ao tipo de peça e inspeção. As câmeras area-scan (2D) são as mais comuns, capturando uma imagem retangular de cada vez. Para inspecionar itens contínuos, como tecidos ou chapas metálicas, usam-se as câmeras line-scan, que “varrem” o material em movimento.
Já para medir volume, perfil ou detectar amassados, são necessárias as câmeras 3D. Em aplicações mais avançadas, como identificar a composição de materiais, empregam-se câmeras multiespectrais ou hiperespectrais.

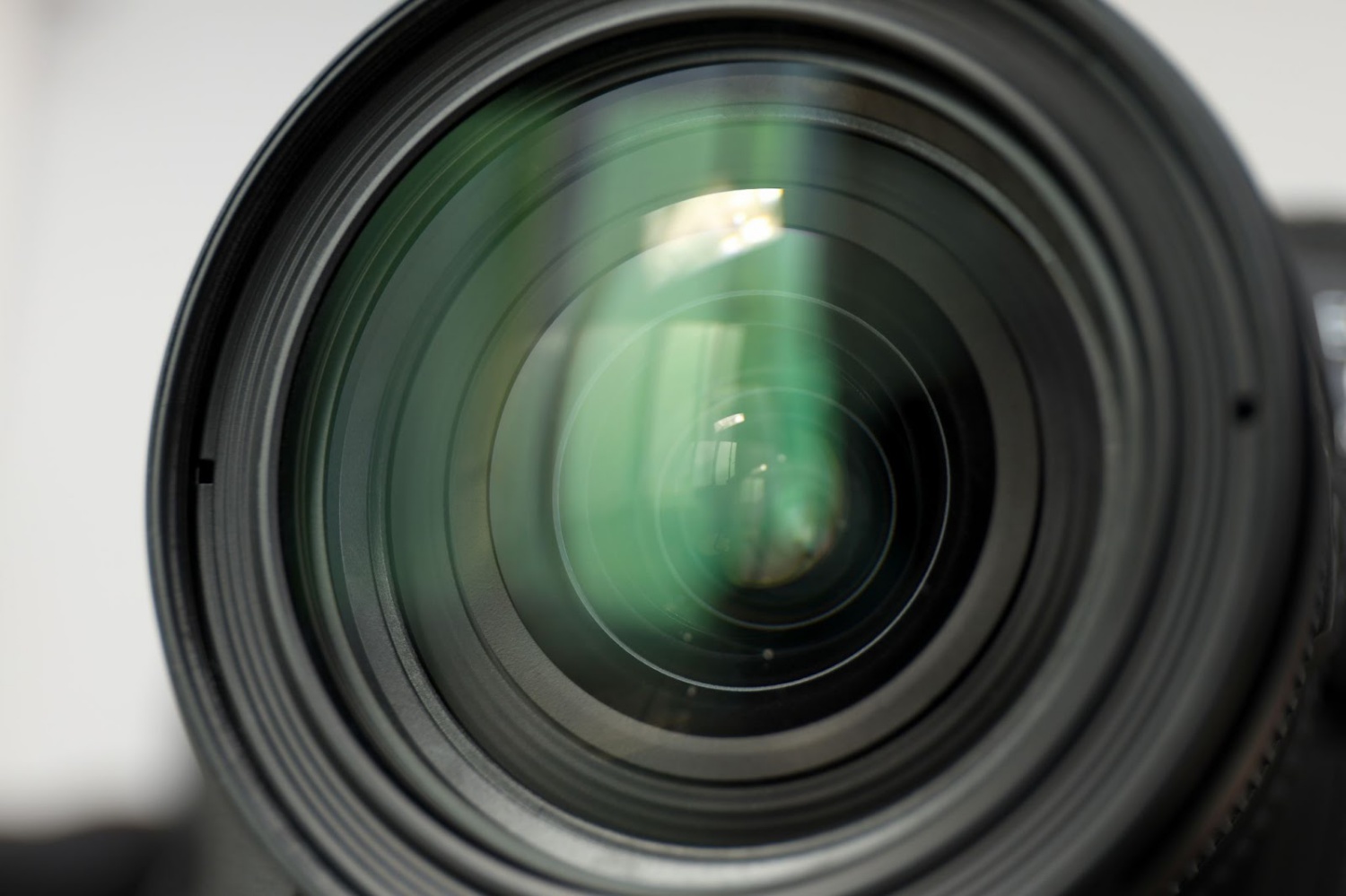

No entanto, a câmera é só o começo. A lente define o que e como você vê. Ela deve ser escolhida com base na distância focal, na profundidade de campo e na qualidade óptica.
Paralelamente, a iluminação é frequentemente o fator mais crítico, pois é ela que revela o defeito. Diferentes técnicas, como backlight (para contorno), dark-field (para texturas) ou iluminação coaxial (para superfícies reflexivas), são selecionadas para realçar as falhas específicas. Filtros e polarizadores ajudam a eliminar reflexos indesejados.
Por fim, toda essa informação precisa ser processada em frações de segundo. A inteligência do sistema reside no controlador ou dispositivo de edge computing, que pode ter uma CPU padrão para tarefas simples, uma GPU para processar algoritmos complexos de IA ou um FPGA para ciclos de inspeção ultra rápidos e determinísticos.
Estratégias de software: regras vs IA
Depois de capturada, a imagem precisa ser analisada. É aqui que entram as estratégias de software, que podem ser divididas em duas grandes famílias: a abordagem determinística, baseada em regras, e a adaptativa, baseada em Inteligência Artificial. Escolher entre elas, ou combiná-las, é uma decisão fundamental para o sucesso do projeto.
A abordagem baseada em regras utiliza algoritmos clássicos que seguem instruções fixas e muito claras. Dessa forma, é ideal para medir dimensões, contar objetos ou verificar se um componente está presente, usando operações como limiarização, detecção de bordas e correspondência de padrões.
Com isso, a grande vantagem é a velocidade, a previsibilidade e a facilidade de interpretação: sempre se sabe exatamente por que uma peça foi reprovada. Porém, ela funciona melhor em ambientes com variação controlada, onde as peças e as condições de iluminação são muito consistentes.
Já a abordagem baseada em IA, especialmente com deep learning, brilha em tarefas complexas e subjetivas. É excepcional para classificar tipos de defeitos, detectar falhas imprevisíveis ou segmentar regiões de interesse. Em outras palavras, ela lida muito melhor com a variação natural entre produtos.
No entanto, essa flexibilidade tem um custo: ela requer um grande conjunto de imagens anotadas para treinamento e um ciclo contínuo de retreinamento para se adaptar a novos tipos de defeito. Muitas vezes, a solução mais robusta é um sistema híbrido: usar regras determinísticas para etapas simples e rápidas e aplicar IA apenas na análise crítica dos defeitos mais complexos.
Medindo qualidade do sistema
Implementar um sistema de inspeção automática não basta; é preciso medir e garantir sua confiabilidade. Afinal de contas, a eficácia de todo o investimento se traduz em números que avaliam o quão bem o sistema separa produtos bons dos ruins. Para isso, a indústria se apoia em um conjunto de métricas de desempenho.
As principais são a precisão, o percentual de alarmes de defeito que estavam corretos, e o recall, o percentual de todos os defeitos reais que o sistema conseguiu encontrar. O equilíbrio ideal entre elas é resumido no Score F1.
É igualmente crucial analisar os erros: a Taxa de Falso Positivo (FP) gera desperdício ao reprovar bons itens, enquanto a Taxa de Falso Negativo (FN) é crítica, pois deixa passar defeitos. Em aplicações de alto risco, esses erros devem ainda ser classificados por severidade do defeito.
No entanto, essas métricas não são estáticas. Um sistema precisa de um plano robusto de validação para manter sua acurácia ao longo do tempo. Isso envolve testes iniciais com validação cruzada dos dados, um período de teste em uma linha piloto com amostras reais e, principalmente, um processo de amostragem periódica contínua. Esse monitoramento constante é vital para detectar e corrigir o “drift”, a degradação gradual do desempenho causada por mudanças sutis na iluminação, no produto ou no ambiente.
Integração com automação e TI/OT
Um sistema de visão de alta performance é uma ilha de tecnologia se não estiver perfeitamente conectado ao restante da fábrica. A verdadeira qualidade automática só se realiza quando o “veredito” da câmera se transforma em ação imediata na linha e em dados valiosos para a gestão. Para isso, a integração é a etapa crucial que liga o mundo da automação (OT) ao da tecnologia da informação (TI).
No nível do chão de fábrica, a conexão é direta. O sistema de visão se comunica com o CLP (Controlador Lógico Programável) via sinais discretos de I/O ou redes industriais como EtherNet/IP ou PROFINET, enviando comandos para ejetar uma peça ou parar a linha.
Paralelamente, para garantir a rastreabilidade total, ele envia logs detalhados para sistemas superiores, como o MES (Sistema de Execução de Manufatura) ou o ERP, usando protocolos como OPC UA ou MQTT. Dessa forma, cada produto tem sua história de qualidade documentada.
Para garantir que o sistema funcione perfeitamente em seu ambiente, a especificação técnica deve ser precisa. O primeiro passo é calcular a resolução espacial necessária: quantos pixels são necessários para representar o menor defeito a ser detectado? Em seguida, define-se a velocidade ou tempo de ciclo que o sistema precisa atender, e a repetibilidade (precisão) das medições.
O ambiente de instalação é um fator decisivo. A especificação deve considerar o grau de proteção (IP) contra poeira ou líquidos, a faixa de temperatura de operação, a existência de vibrações, requisitos de higiene para indústrias alimentícias ou farmacêuticas, e proteção contra descarga eletrostática (ESD) em eletrônica.
Desafios práticos e como evitar armadilhas
Implementar um sistema de inspeção automática bem-sucedido vai além da teoria. Existem desafios práticos que, se não forem previstos, podem comprometer a confiabilidade e o retorno do investimento.
Os problemas mais comuns frequentemente se originam no ambiente. Variações na iluminação ambiental, pequenos desalinhamentos no posicionamento das peças e superfícies reflexivas podem enganar os algoritmos, gerando falsos defeitos ou escondendo falhas reais.
Além disso, o domínio do problema pode mudar com o tempo, como uma alteração no fornecedor da matéria-prima, que modifica levemente a aparência do produto.
Para sistemas baseados em IA, o overfitting (quando o modelo aprende demais os exemplos de treino e não generaliza) e a complexa manutenção dos datasets são obstáculos constantes. Por fim, em linhas de alta velocidade, uma latência não determinística no processamento pode atrasar a decisão e causar uma parada da linha.
A boa notícia é que cada desafio tem uma forma de mitigação. A chave está no projeto robusto. Isto significa, por exemplo, usar iluminação estruturada controlada para eliminar a luz ambiente, empregar gabaritos precisos para garantir o posicionamento e aplicar polarizadores para lidar com reflexos.
Da mesma forma, para a IA, é essencial criar datasets diversificados desde o início e estabelecer um processo contínuo de re-treinamento com novas amostras.
ROI e passos para começar
Adotar a qualidade automática é um investimento que deve ser justificado por um retorno claro e mensurável. Por isso, antes de tudo, é preciso entender a estrutura de custos e benefícios.
O investimento inicial, o CAPEX, inclui todos os componentes físicos e de integração: as câmeras, lentes, iluminação especializada, hardware de processamento e a engenharia para integrar o sistema à sua linha.
Já os custos operacionais, o OPEX, abrangem o treinamento da equipe, a manutenção preventiva dos equipamentos e a revalidação periódica do desempenho do sistema.
Mas o que se ganha com isso? Os benefícios que compõem o ROI (Retorno sobre o Investimento) são concretos. Eles incluem a redução direta de sucata e retrabalho, a eliminação de custos catastróficos com recalls, a padronização absoluta da qualidade e a geração de dados valiosos para a melhoria contínua do processo.
A implementação bem-sucedida raramente é um “big bang”. O caminho mais seguro e eficaz é uma jornada em etapas. O primeiro passo é uma Prova de Conceito (PoC), um teste controlado para validar a viabilidade técnica em uma única tarefa ou defeito.
Com a PoC validada, avança-se para uma célula piloto em uma linha real, onde o sistema opera em condições de produção para refinar a integração e as métricas. Somente após a validação completa dessa fase, parte-se para o escalonamento para outras linhas e a padronização do processo em toda a fábrica.
Essa abordagem evolutiva minimiza riscos, otimiza o aprendizado e garante que cada expansão seja baseada em resultados comprovados.
Checklist rápido para especificação
Antes de entrar em contato com fornecedores, ter clareza sobre seus requisitos é a chave para um projeto bem-sucedido. Um checklist rápido ajuda a organizar as informações mais críticas e evita surpresas. Basicamente, você deve coletar cinco pilares de informação:
- Defeito: qual o menor e o pior defeito a ser encontrado? Forneça amostras físicas;
- Velocidade: qual é o takt time ou o número de peças por minuto?
- Ambiente: há poeira, vibração, lavagem intensiva (washdown) ou faixas extremas de temperatura?
- Integração: como o sistema deve se comunicar? Via I/O discreta, EtherNet/IP ou enviando dados para um MES?
- Métricas de aceitação: qual a taxa máxima aceitável de falso positivo ou falso negativo?
Em resumo, ter essas respostas prontas acelera o processo e garante que você receberá propostas alinhadas à sua realidade.
Roadmap de adoção: um plano em etapas
Implementar a qualidade automática não deve ser um salto no escuro. Um roadmap estruturado reduz riscos e garante o retorno do investimento. O caminho mais seguro segue cinco etapas principais:
A jornada começa com a descoberta do requisito, onde se mapeia o processo e se define o checklist acima. Em seguida, inicia-se uma prova de conceito (PoC) focada, usando amostras reais para validar se a tecnologia consegue detectar o defeito-alvo. Com a viabilidade comprovada, parte-se para um piloto em linha, instalando o sistema em produção real para testar sua robustez, integração e impacto no ciclo.
Após a validação completa do piloto, inicia-se a fase de padronização, replicando a solução para outras linhas ou turnos com os parâmetros já otimizados. Finalmente, atinge-se a fase de operação e melhoria contínua, onde o sistema gera dados para refinamento constante e a manutenção preventiva garante sua confiabilidade a longo prazo.
FAQ
Ao considerar um sistema de inspeção automática, dúvidas práticas são naturais. Aqui estão respostas diretas para algumas das perguntas mais comuns, que ajudam a direcionar o projeto desde o início.
Preciso de IA para meu caso?
A resposta depende da complexidade do defeito e da variação do produto. De modo geral, se o defeito for bem definido, consistente e fácil de descrever com regras, algoritmos determinísticos são mais rápidos, simples e previsíveis.
Por outro lado, se o defeito for subjetivo, variado ou difícil de descrever com geometria simples, a IA/Deep Learning se torna a ferramenta adequada, pois é treinada para aprender esses padrões complexos a partir de exemplos.
Qual a resolução mínima necessária da câmera?
A resolução não deve ser escolhida pelo maior número, mas sim pelo menor detalhe a ser visto. O cálculo é direto: você precisa de pixels suficientes para cobrir o menor defeito crítico.
Uma regra prática é garantir que esse defeito ocupe pelo menos 3 a 5 pixels em sua menor dimensão. Por exemplo, para detectar um risco de 0.1 mm de largura, o tamanho do pixel do sistema deve ser menor que 0.02 mm.
E quando a matéria-prima ou a cor do produto varia?
Esta é uma das principais causas de falha em sistemas mal projetados. A solução nunca é ignorar a variação, mas sim controlá-la ou ensinar o sistema a conviver com ela.
Para variações previsíveis, pode-se usar iluminação especializada para suprimir a diferença. Já para variações imprevisíveis ou muito amplas, sistemas baseados em IA são geralmente mais robustos, pois podem ser treinados com amostras das diversas variações. A chave é incluir essa variabilidade desde a fase de testes e no dataset de treinamento.
