CLP sem complicação: o “cérebro” das máquinas — o que é, como funciona, como programar e como escolher

(Foto: Delta Electronics)

Imagine um controlador remoto que, em vez de apenas ligar a TV, fosse capaz de comandar uma máquina industrial completa, ligando motores, acionando válvulas e monitorando sensores com precisão e segurança. Esse dispositivo existe e é o herói desconhecido da automação: o CLP (Controlador Lógico Programável).

Em poucas palavras, ele é um computador industrial robusto, projetado para resistir a vibrações, poeira e temperaturas extremas, cuja principal função é executar sequências lógicas para controlar máquinas e processos de forma totalmente automática.

Este guia é um roteiro completo para você que está começando ou deseja se aprofundar no tema. Aqui, você vai entender a função de cada componente interno de um CLP, conhecer as linguagens de programação padronizadas pela norma IEC 61131-3, descobrir como ele se comunica via redes industriais  e aprender os critérios essenciais para escolher o modelo ideal para sua aplicação.

Ao final, um exemplo prático vai ilustrar, passo a passo, como um CLP é programado para resolver um problema real de automação. Vamos lá?

O que é um CLP e onde ele se encaixa

Um CLP é um computador dedicado projetado especificamente para o ambiente industrial. Diferente de um computador comum, ele é construído para operar 24 horas por dia, 7 dias por semana, com extrema robustez, imunidade a ruídos elétricos e capacidade de comunicação com uma vasta gama de dispositivos industriais.

Em outras palavras, ele é o “cérebro” infalível das máquinas, capaz de suportar condições adversas enquanto comanda processos com precisão e confiabilidade.

CLP vs. Arduino: Onde cada um se encaixa?

Embora ambos possam ser programados, o CLP e plataformas de prototipagem como o Arduino possuem propósitos radicalmente diferentes.

Por um lado, o Arduino é excelente para protótipos, projetos educacionais e hobbies, devido ao seu baixo custo e vasta comunidade. Por outro lado, o CLP é projetado para a indústria: ele possui módulos industriais com isolamento elétrico, certificações de segurança, imunidade a interferências (EMC) e opera em uma ampla faixa de temperatura.

Além disso, o ambiente de programação segue o padrão IEC 61131-3, criado especificamente para a lógica de controle industrial, o que garante maior organização, manutenção e segurança do código.

CLP vs. PC Industrial: Controle Determinístico vs. Supervisão

Da mesma forma, é crucial diferenciar o CLP de um PC Industrial. Enquanto o CLP é otimizado para um controle determinístico de Entradas e Saídas (E/S), garantindo que cada comando seja processado em um tempo previsível e ultra-rápido, o PC Industrial é mais adequado para tarefas que exigem grande poder de processamento, como supervisão (SCADA), análise de dados e visão computacional.

Resumidamente, o CLP é o especialista em comando rápido e confiável, enquanto o PC Industrial é a plataforma para aplicações complexas e de alto nível.

Por que o CLP é o padrão-ouro no chão de fábrica?

Diante dessas comparações, fica claro por que o CLP é a escolha padrão para o controle de máquinas. Sua combinação única de robustez física e elétrica, diagnóstico avançado de falhas, certificações de segurança e alta disponibilidade é insubstituível.

Em um ambiente onde cada segundo de parada significa prejuízo, a capacidade do CLP de operar de forma contínua, segura e previsível é o que o torna o cérebro confiável da automação industrial.

Como o CLP funciona

O coração do funcionamento de um CLP é um processo contínuo e ultrarrápido chamado Ciclo de Varredura (ou scan cycle).

Imagine que o CLP é um chefe de cozinha extremamente organizado que, repetidamente, verifica os pedidos, cozinha e entrega os pratos, sempre na mesma ordem. De maneira similar, o CLP executa quatro etapas principais de forma cíclica e ininterrupta:

• Ler as entradas: primeiro, o CLP faz uma “fotografia” do estado atual de todos os seus módulos de entrada, lendo os sinais de sensores, botoeiras e qualquer variável de comunicação recebida.
• Executar a lógica: em seguida, ele utiliza essa “fotografia” como base para processar o programa do usuário, aplicando as regras de lógica, temporizadores e contadores que foram programados previamente.
• Atualizar as saídas: imediatamente após o processamento da lógica, o CLP atualiza o estado de todas as suas saídas físicas, ligando ou desligando atuadores como motores, válvulas e lâmpadas.
• Comunicação e diagnósticos: por fim, ele dedica um breve momento para tarefas de housekeeping, como se comunicar com redes industriais, interfaces homem-máquina (IHM) e executar autodiagnósticos internos. Então, o ciclo se reinicia.

Tempo de Varredura, Watchdog e Respostas Rápidas

O tempo que o CLP leva para completar um ciclo é chamado de Tempo de Varredura. Geralmente, esse tempo é da ordem de milissegundos e varia conforme o tamanho e a complexidade do programa.

Para garantir que nada saia do controle, todo CLP possui um Cão de Guarda (Watchdog Timer). Basicamente, este é um temporizador que o próprio CLP reinicia a cada ciclo completo. Se o programa travar e o ciclo não for finalizado a tempo, o watchdog expira e o CLP coloca todas as saídas em um estado de segurança predefinido, evitando acidentes.

Mas e quando uma resposta mais rápida que o ciclo de varredura é necessária? Para esses casos críticos, os CLPs possuem funcionalidades avançadas.

As tarefas cíclicas permitem que partes específicas do programa sejam executadas em intervalos de tempo mais curtos. Além disso, as interrupções por evento de emergência podem “interromper” o ciclo normal para executar uma rotina de alta prioridade instantaneamente, garantindo a resposta rápida exigida pela aplicação.

Componentes de um sistema com CLP

Um sistema completo com CLP é como um time, onde cada componente tem uma função específica e todos trabalham em conjunto. Basicamente, o sistema é montado de forma modular, permitindo que você escolha e combine as peças ideais para a sua aplicação. Os componentes essenciais são:

• CPU: é o verdadeiro “cérebro”, responsável por executar o programa de lógica e coordenar todos os outros módulos.
• Fonte de Alimentação: converte a energia da rede elétrica (por exemplo, 127/220V AC) para a tensão contínua de 24V CC, que alimenta a CPU, os módulos e, muitas vezes, os sensores.
• Módulos de Entrada e Saída (E/S): são os “sentidos” e “músculos” do sistema. As entradas digitais leem sinais de botões e sensores, enquanto as saídas digitais comandam atuadores como lâmpadas e relés. Já as entradas e saídas analógicas trabalham com variáveis proporcionais, como temperatura e velocidade.
• Cartões de Comunicação: permitem que o CLP “converse” com outros dispositivos, como IHMs, drives de motores e sistemas supervisórios, por meio de redes industriais.

A CPU: o cérebro do sistema

Ao escolher uma CPU, é preciso observar suas capacidades. Além da velocidade de processamento, deve-se considerar a capacidade de memória para armazenar o programa e os dados.

Da mesma forma, é importante verificar se ela suporta instruções avançadas, como controladores PID para regulagem fina de variáveis, e se possui recursos de alta velocidade para tarefas críticas, como contagem de pulsos ou controle de movimento.

A Fonte de Alimentação: o coração energético

O dimensionamento correto da fonte é crucial para a estabilidade do sistema. Ela deve fornecer corrente suficiente para alimentar a CPU, todos os módulos conectados e, frequentemente, os sensores da rede.

É fundamental incluir uma margem de segurança, geralmente entre 20 e 30%, para suportar picos de corrente, como os que ocorrem durante a partida simultânea de vários componentes, garantindo que o sistema não reinicie inesperadamente.

Saídas Digitais: Relé, Transistor ou Triac?

A escolha do tipo de saída digital impacta diretamente na durabilidade e aplicação. Cada tecnologia tem suas vantagens:

• Saída a Relé: é versátil, pois pode comandar cargas em CA ou CC. No entanto, é mecânica, tem vida útil limitada e é mais lenta.
• Saída a Transistor: é eletrônica, extremamente rápida e com vida útil praticamente infinita. Ideal para aplicações de alta velocidade, como controle de solenoides ou pulsos. Por outro lado, só funciona com cargas em CC.
• Saída a Triac: similar ao transistor, mas projetada para cargas em Corrente Alternada (CA), sendo também rápida e durável.

Independentemente do tipo, conceitos como isolação galvânica (para proteger a CPU), filtragem de ruído e um aterramento correto são essenciais para garantir a confiabilidade e evitar danos ao equipamento.

“Guia de Instalação e Manutenção de CLPs: Dicas para Garantir Alta Performance”, leia a matéria completa clicando aqui.

Tipos de sinais e sensores

Para que o CLP possa interagir com o mundo real, ele precisa entender diferentes “linguagens” elétricas.

Basicamente, existem dois grandes grupos de sinais: os digitais e os analógicos. A correta interpretação desses sinais é fundamental para um controle preciso.

Entradas e Saídas Digitais (E/S Dígitais)

As entradas digitais são usadas para ler sensores de dois estados, como botoeiras e sensores de proximidade. Um conceito importante é o padrão de ligação PNP e NPN, que define como o sensor é conectado fisicamente ao CLP.

Enquanto os sensores PNP (também chamados de “sourcing”) fornecem o sinal positivo (+24V) quando ativados, os sensores NPN (“sinking”) fornecem o terra (0V). A tensão de 24 Vcc é o padrão industrial para essa comunicação, garantindo robustez contra interferências.

Além disso, os CLPs possuem filtragem para eliminar ruídos e detecção de borda (transição de estado) para acionar ações específicas.

As saídas digitais, por sua vez, comandam os atuadores. A escolha do tipo de saída é crucial: Relé, Transistor e Triac.

Entradas e Saídas Analógicas (E/S Analógicas)

Para medir variáveis contínuas, usamos sinais analógicos. Os padrões mais comuns são:

• 4 a 20 mA (miliampere): é o sinal mais robusto contra ruídos e permite detectar falhas (se a corrente for 0mA, o sensor ou fio está com defeito).
• 0 a 10 V (Volts): muito comum, porém mais suscetível a quedas de tensão em cabos longos.
• Termopares e RTDs: usados diretamente para medição de temperatura, exigindo módulos específicos no CLP.

A resolução do módulo analógico (por exemplo, 12 ou 16 bits) determina quão precisa será a leitura, e a taxa de atualização influencia a estabilidade do controle em malhas rápidas.

Comunicação e Periféricos

Finalmente, a comunicação com outros equipamentos é feita através de portas seriais, Ethernet industrial ou cartões de rede específicos (Profinet, EtherNet/IP).

Para conectar e proteger o sistema, são utilizados periféricos como relés de interface (para isolar e comandar cargas potentes), contatores, inversores de frequência, blocos de borne e dispositivos de proteção contra surtos.

Práticas como aterramento correto e uso de cabos blindados são essenciais para minimizar ruídos e garantir o funcionamento estável de todo o sistema.

Linguagens e blocos da IEC 61131-3

A programação de CLPs é padronizada pela norma internacional IEC 61131-3, que oferece um conjunto de linguagens para atender diferentes estilos de pensamento e aplicações.

Basicamente, você pode escolher a que melhor se adapta ao seu projeto ou à sua forma de raciocinar. As quatro linguagens principais são:

• Ladder (LD): visual e intuitiva, usa símbolos de contatos e bobinas que se assemelham a diagramas elétricos tradicionais. Por isso, é muito popular entre técnicos de manutenção elétrica.
• Function Block Diagram (FBD): baseada em blocos funcionais interconectados, onde o fluxo de dados é claro. Consequentemente, é excelente para representar controladores PID e operações matemáticas.
• Structured Text (ST): uma linguagem de texto de alto nível, semelhante a Pascal ou Basic. Sendo assim, é ideal para implementar lógica complexa, cálculos matemáticos avançados e estruturas de repetição.
• Sequential Function Chart (SFC): organiza o programa em etapas e transições, mapeando perfeitamente o fluxo sequencial de uma máquina. Dessa forma, é extremamente didático para programar processos que seguem uma sequência bem definida.

Além das linguagens, a norma define uma biblioteca de blocos funcionais essenciais que formam a base da lógica de controle. Entre os mais importantes estão os temporizadores TON (para atraso na ativação) e TOF (para atraso na desativação), os contadores CTU (para contagem crescente) e CTD (para decrescente), e os controladores PID para regulagem precisa de variáveis como temperatura e pressão.

Programação IEC 61131-3 na prática

Na hora de programar, a escolha da linguagem certa pode acelerar muito o desenvolvimento. Por exemplo:

• Use o Ladder para substituir lógicas de relé, intertravamentos de segurança e comandos simples, pois seu formato visual é de fácil compreensão para a equipe de chão de fábrica.
• Opte pelo FBD quando estiver trabalhando com controladores PID, tratamento de sinais analógicos ou qualquer função que seja naturalmente representada por um bloco com entradas e saídas.
• Recorra ao Structured Text para tarefas complexas que envolvam manipulação de strings, arrays, laços de repetição (FOR, WHILE) e cálculos matemáticos intrincados, onde a lógica textual se torna mais clara e compacta.
• Escolha o SFC para programar máquinas de estados, como um ciclo automático de uma esteira ou um braço robótico, pois ele visualiza claramente as etapas do processo e as condições para passar de uma para outra.

Dominar os blocos essenciais é o próximo passo para criar lógicas robustas. Por exemplo:

• Os temporizadores TON e TOF são fundamentais para criar delays e pausas.
• O contador CTU é perfeito para contar peças em uma linha de produção.
• Blocos como comparadores (maior que, menor que), detecção de borda de subida (para detectar um acionamento) e intertravamentos (para garantir que duas ações não ocorram simultaneamente) são a base da lógica de segurança e controle.
• Finalmente, o controlador PID é uma ferramenta poderosa para manter uma variável de processo (como temperatura) exatamente no valor desejado, ajustando continuamente um atuador (como uma resistência).

Redes e integração

Para atuar como o verdadeiro cérebro da automação, o CLP precisa se comunicar com uma variedade de dispositivos.

Felizmente, existem diversos protocolos de rede industrial desenvolvidos para essa finalidade, cada um com suas próprias características. Entre os mais comuns estão Modbus RTU e TCP, Profibus, Profinet, EtherNet IP, CANopen e DeviceNet.

Além disso, para integração com sistemas de nível superior, como supervisórios (SCADA) e executivos (MES), o padrão OPC UA tornou-se a espinha dorsal para o compartilhamento seguro e confiável de dados.

Protocolos: Escolhendo a Linguagem Certa

A escolha do protocolo impacta diretamente no desempenho, custo e funcionalidades do sistema. De modo geral, podemos agrupá-los da seguinte forma:

• Modbus RTU (serial) e TCP (Ethernet): conhecidos por sua simplicidade e ampla compatibilidade, funcionam como um “coringa” universal para conectar dispositivos de diferentes marcas.
• Profinet e EtherNet IP: são protocolos de alto desempenho que operam sobre Ethernet. Consequentemente, oferecem recursos avançados como diagnóstico detalhado de rede e capacidade de tempo real leve, sendo ideais para aplicações mais complexas.
• CANopen e DeviceNet: muito utilizados em máquinas compactas e no chão de fábrica, são robustos e eficientes para a comunicação entre sensores, atuadores e controladores.

Integração: Conectando Todos os Níveis

A comunicação não se limita aos dispositivos de campo. Na prática, a integração ocorre em várias frentes:

• IHM (Interface Homem-Máquina): para operação e monitoramento local da máquina.
• SCADA (Sistema de Supervisão e Aquisição de Dados): para supervisionar todo o processo produtivo a partir de uma sala de controle.
• OPC UA: atua como um tradutor universal, permitindo que dados do CLP fluam de forma segura e estruturada para sistemas de nuvem, MES e análises avançadas.

Para garantir uma rede estável e confiável, é fundamental adotar boas práticas. Isso inclui um endereçamento IP organizado, o uso de cabos e conectores industriais e, em redes críticas, a utilização de switches gerenciáveis que permitem priorizar tráfego e detectar falhas rapidamente.

Segurança e normas

A segurança em máquinas industriais é um tópico crítico e vai além da lógica de controle comum. Para isso, é fundamental entender a diferença entre um CLP padrão e um controlador de segurança dedicado.

Enquanto um CLP comum é projetado para automação de processos, um controlador de segurança possui circuitos e funções internas redundantemente projetadas e certificadas para atuar em situações de risco, garantindo que uma falha única não comprometa a segurança das pessoas.

Dispositivos de segurança como botões de parada de emergência, cortinas de luz e chaves de porta de painel são os “sentidos” que detectam situações perigosas. No entanto, a resposta a esses sinais deve ser tratada com o máximo de confiabilidade.

Por isso, normas como a NR 12 (no Brasil) e a ISO 13849 (internacional) definem as diretrizes para a implementação desses sistemas. Elas especificam, por exemplo, as categorias de segurança e o Performance Level (PL) requerido, que define o nível de confiabilidade que o sistema de comando deve ter para reduzir um risco específico.

Como escolher um CLP: checklist rápido

Selecionar o CLP correto é crucial para o sucesso do projeto. Para facilitar, siga este checklist com os critérios essenciais:

• Entradas e Saídas (E/S): conte o número necessário de E/S digitais e analógicas, adicionando uma margem de segurança de 15-20% para futuras expansões.
• Memória: verifique a capacidade de memória do CLP. Programas complexos, como aqueles que usam Structured Text ou muitos blocos PID, exigem mais memória.
• Velocidade: para aplicações que exigem respostas ultra rápidas (como contagem de pulsos ou detecção de borda), confirme se o tempo de varredura do CLP é adequado.
• Comunicação: identifique quais protocolos de rede (Modbus TCP, Profinet, EtherNet/IP) são necessários para se conectar a outros dispositivos como IHMs, inversores e sistemas supervisórios.
• Ambiente: certifique-se de que o CLP é adequado para as condições do local (temperatura, vibração, imunidade a ruído elétrico).
• Segurança: avalie se a aplicação exige um CLP de segurança dedicado para funções críticas, como paradas de emergência e intertravamentos de proteção.

Exemplo prático passo a passo

Vamos colocar a teoria em prática com um exemplo simples: a automação de uma esteira transportadora que conta peças.

Imagine a seguinte sequência: um operador pressiona um botão para ligar a esteira; um sensor detecta a passagem de cada peça; após contar 10 peças, a esteira para automaticamente e um sinal luminoso é acionado.

Vamos implementar esse controle passo a passo usando um CLP!

Passo 1: Definir as Entradas e Saídas (E/S)

Primeiramente, listamos todos os dispositivos de campo que se conectarão ao CLP:

Entradas Digitais:

• Botao_Liga (Botão de partida)
• Sensor_Peca (Sensor de proximidade para detectar as peças)

Saídas Digitais:

• Contator_Esteira (Que comanda o motor da esteira)
• Luz_Sinalizadora (Luz que indica que a contagem foi concluída)

Passo 2: Criar a Lógica no CLP

Agora, programamos a sequência lógica no CLP, usando por exemplo a linguagem Ladder:

• Comando da esteira: uma rotina de selo é criada usando Botao_Liga e a própria saída Contator_Esteira para manter a esteira ligada após o acionamento do botão.
• Contagem de peças: usamos um bloco contador (CTU). A cada pulso do Sensor_Peca, o contador incrementa seu valor. O contador é configurado para contar até 10.
• Parada e sinalização: quando o contador atinge o valor 10, seu contato de saída é ativado. Este contato irá desenergizar a bobina Contator_Esteira, parando a esteira, e, simultaneamente, energizar a saída Luz_Sinalizadora.

Passo 3: Acrescentar um Temporizador (Opcional)

Para tornar o sistema mais completo, podemos inserir um temporizador TON (Timer On-Delay). Assim que a contagem de 10 peças for atingida e a esteira parar, o temporizador é acionado. Após um delay de 5 segundos, o temporizador desliga a Luz_Sinalizadora e reseta o contador de peças, preparando o sistema para um novo ciclo.

Testes, comissionamento e manutenção

Antes de colocar um sistema em produção, é crucial validar seu funcionamento de forma segura e organizada. Para isso, utilizamos ferramentas como forçamento de E/S, que permite simular a ativação de sensores e atuadores diretamente no software, e simulação offline, onde o programa do CLP é testado em um computador sem estar conectado ao hardware real.

Posteriormente, os testes formais FAT (Teste de Aceitação na Fábrica) e SAT (Teste de Aceitação no Local) garantem que tudo funciona conforme especificado. Durante a operação, o diagnóstico por LEDs de status no CLP e o uso de monitor online para visualizar a lógica em tempo real são ferramentas indispensáveis para a manutenção.

Para garantir a longevidade do projeto, práticas de gestão são essenciais. Isso inclui fazer backup do projeto final, manter um controle de versões do programa e realizar a atualização segura do firmware do CLP seguindo rigorosamente as recomendações do fabricante. Criar um plano de testes detalhado e gerar relatórios de E/S também são passos que evitam erros e facilitam futuras expansões.

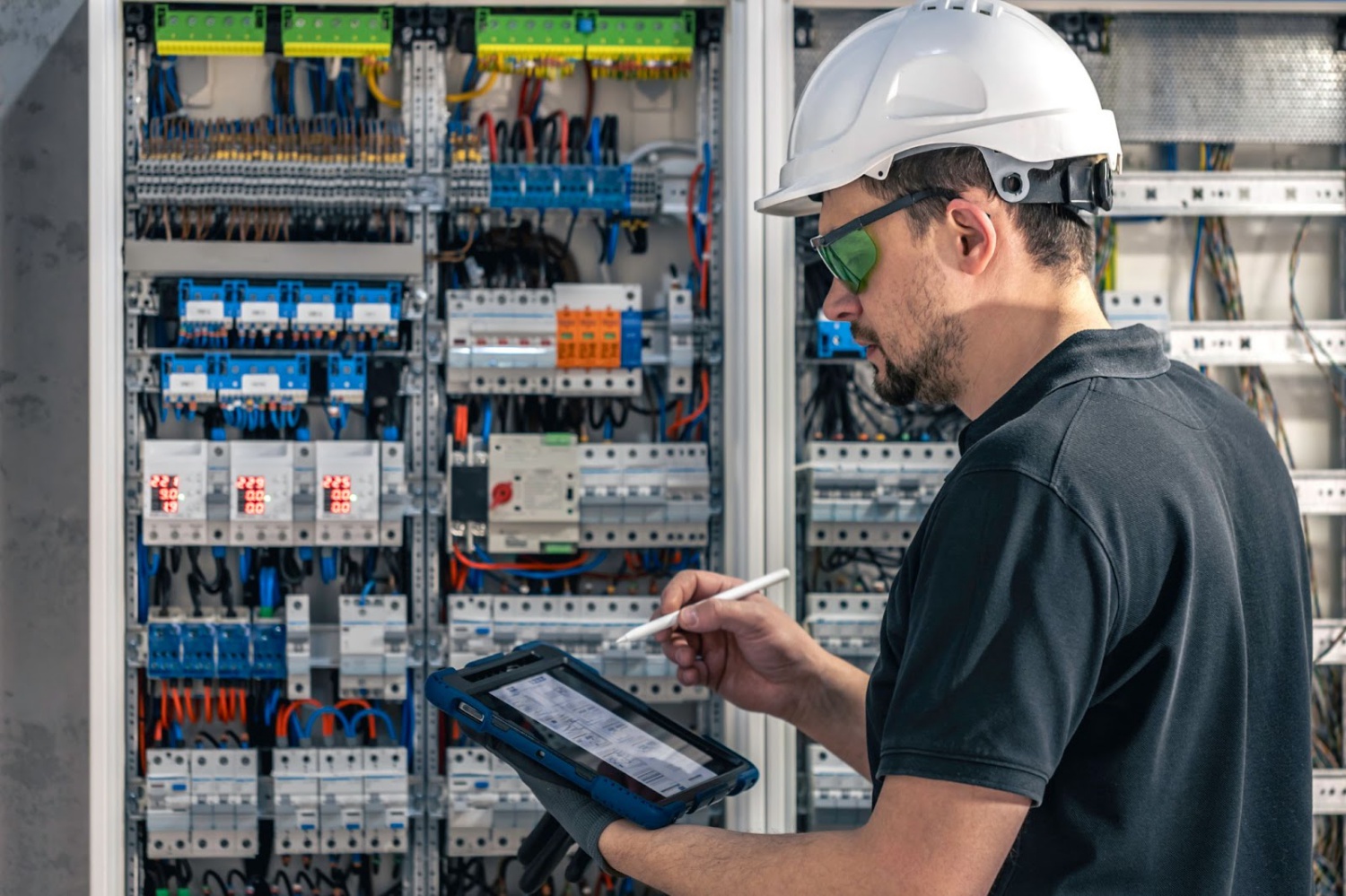

Boas práticas e erros comuns

Um projeto com CLP bem-sucedido vai além da lógica funcional; ele exige organização e previsibilidade. Para isso, adotar boas práticas de programação desde o início é fundamental para criar um sistema robusto, de fácil manutenção e seguro.

Da mesma forma, conhecer os erros mais comuns ajuda a evitá-los, economizando tempo e recursos valiosos durante o comissionamento e a vida útil do equipamento.

Entre as boas práticas mais importantes estão:

• Nomenclatura e documentação: padronize os nomes das tags e use comentários objetivos no código. Além disso, manter um registro de mudanças no próprio projeto e realizar backups regulares garante a rastreabilidade e a rápida recuperação em caso de problemas.
• Estrutura do programa: modularize a lógica, separando-a em blocos funcionais. Dessa forma, a localização de falhas e a realização de modificações futuras tornam-se muito mais simples.
• Tratamento de ruído e falhas: implemente técnicas como debouncing de sensores (para filtrar vibrações mecânicas) e histerese analógica (para evitar oscilações em leituras de temperatura/pressão). Igualmente crucial, crie uma rotina dedicada para o tratamento de falhas e alarmes, com bits e mensagens de estado claras que informem ao operador a natureza do problema.
• Integração: planeje a comunicação em redes industriais desde o início, definindo endereçamento e protocolos para uma integração fluida com IHMs, SCADA e outros dispositivos.

Por outro lado, alguns erros frequentes que devem ser evitados são:

• Usar endereços físicos diretamente na lógica, o que dificulta a manutenção.
• Programar uma lógica desorganizada e sem modularização.
• Ignorar o tratamento de ruído em sensores, causando acionamentos falsos.
• Não implementar uma rotina de alarmes, tornando a solução de problemas um processo lento e dependente da experiência de um técnico específico.

Ao longo deste guia, exploramos desde os conceitos fundamentais do CLP até as práticas avançadas de programação e integração.

Portanto, é possível perceber como esse componente é verdadeiramente o cérebro das máquinas modernas, transformando comandos elétricos em ações precisas e automatizadas. Seja para controlar uma simples esteira ou um complexo processo industrial, o CLP se mostra uma solução confiável, robusta e versátil.
